SWC-BH标准伸缩焊接式十字万向联轴器

SWC-BH型十字轴式万向联轴器是一种常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转，并可靠地传递转矩和运动。能广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩。

SWC-BH万向轴,SWC-BH万向联轴器,SWC-BH十字万向联轴器,SWC-BH十字轴式万向联轴器,SWC-BH万向节联轴器,SWC-BH标准伸缩焊接式十字万向联轴器

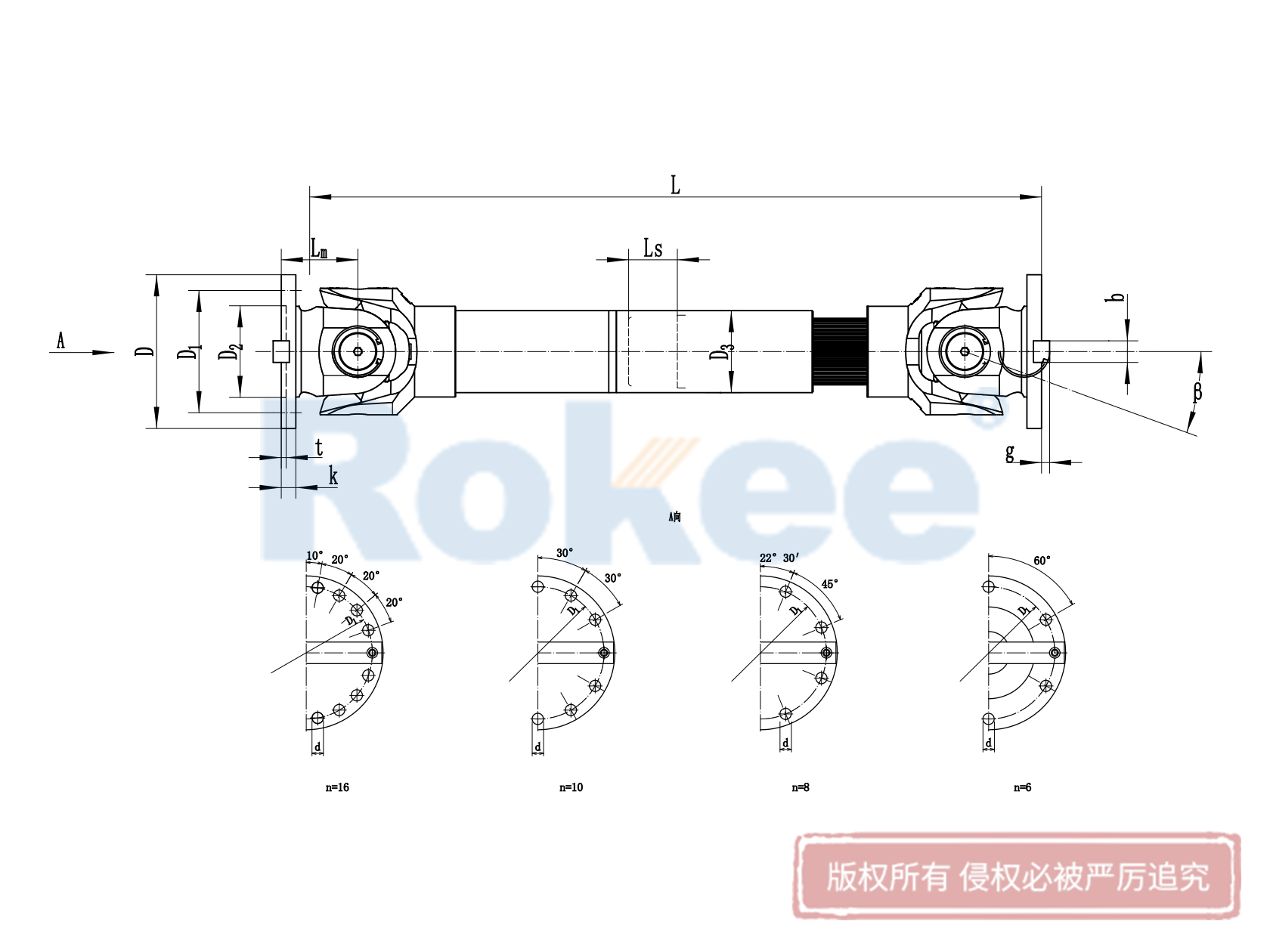

BH型标准伸缩焊接式万向联轴器基本参数和主要尺寸（JB/T 5513-91）/mm

型号	回转直径D	公称转矩 Tn/KN·m	疲劳转矩 Tt/kN·m	轴线折角 β/(°)≤	伸缩量 Ls	Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	k	t	b (H9)	g	转动惯量I/kg·m²		质量m/kg
																转动惯量I/kg·m²		质量m/kg
																Lmin	增长100	Lmin	增长100
																Lmin	增长100	Lmin	增长100
SWC100BH	100	1.25	0.63	25	55	390	84	57	60	55	6-9	7	2.5			0.0044	0.00019	6.1	0.35
SWC120BH	120	2.5	1.25	25	80	485	102	75	70	65	8-11	8	2.5			0.0109	0.00044	10.8	0.55
SWC150BH	150	5	2.5	25	80	590	130	90	89	80	8-13	10	3			0.0423	0.00157	24.5	0.85
SWC180BH	180	12.5	6.3	25	100	810	155	105	114	110	8-17	17	3			0.175	0.007	70	2.8
SWC225BH	225	40	20	15	140	920	196	135	152	120	8-17	20	5	32	9	0.538	0.0234	122	4.9
SWC250BH	250	63	31.5	15	140	1035	218	150	168	140	8-19	25	6	40	12.5	0.966	0.0277	172	5.3
SWC285BH	285	90	45	15	140	1190	245	170	194	160	8-21	27	7	40	15	2.011	0.051	263	6.3
SWC315BH	315	125	63	15	140	1315	280	185	219	180	10-23	32	8	40	15	3.605	0.0795	382	8
SWC350BH	350	180	90	15	150	1410	310	210	267	194	10-23	35	8	50	16	7.053	0.2219	582	15
SWC390BH	390	250	125	15	170	1590	345	235	267	215	10-25	40	8	70	18	12.164	0.2219	738	15
SWC440BH	440	355	180	15	190	1875	390	255	325	260	16-28	42	10	80	20	21.42	0.4744	1190	21.7
SWC490BH	490	500	250	15	190	1985	435	275	325	270	16-31	47	12	90	22.5	32.86	0.4744	1452	21.7
SWC550BH	550	710	355	15	240	2300	492	320	426	305	16-31	50	12	100	22.5	68.92	1.357	2380	34
