SWC-CH长伸缩焊接式十字万向联轴器

SWC十字万向联轴器采用整体式叉头布局，主要用于轧钢机械，起重运输机械等其他重型装备领域，回转直径可到1600mm，扭矩传递距离可达30m以上，是运用相当广泛的万向联轴器。

SWC-CH万向轴,SWC-CH万向联轴器,SWC-CH十字万向联轴器,SWC-CH十字轴式万向联轴器,SWC-CH万向节联轴器,SWC-CH长伸缩焊接式十字万向联轴器

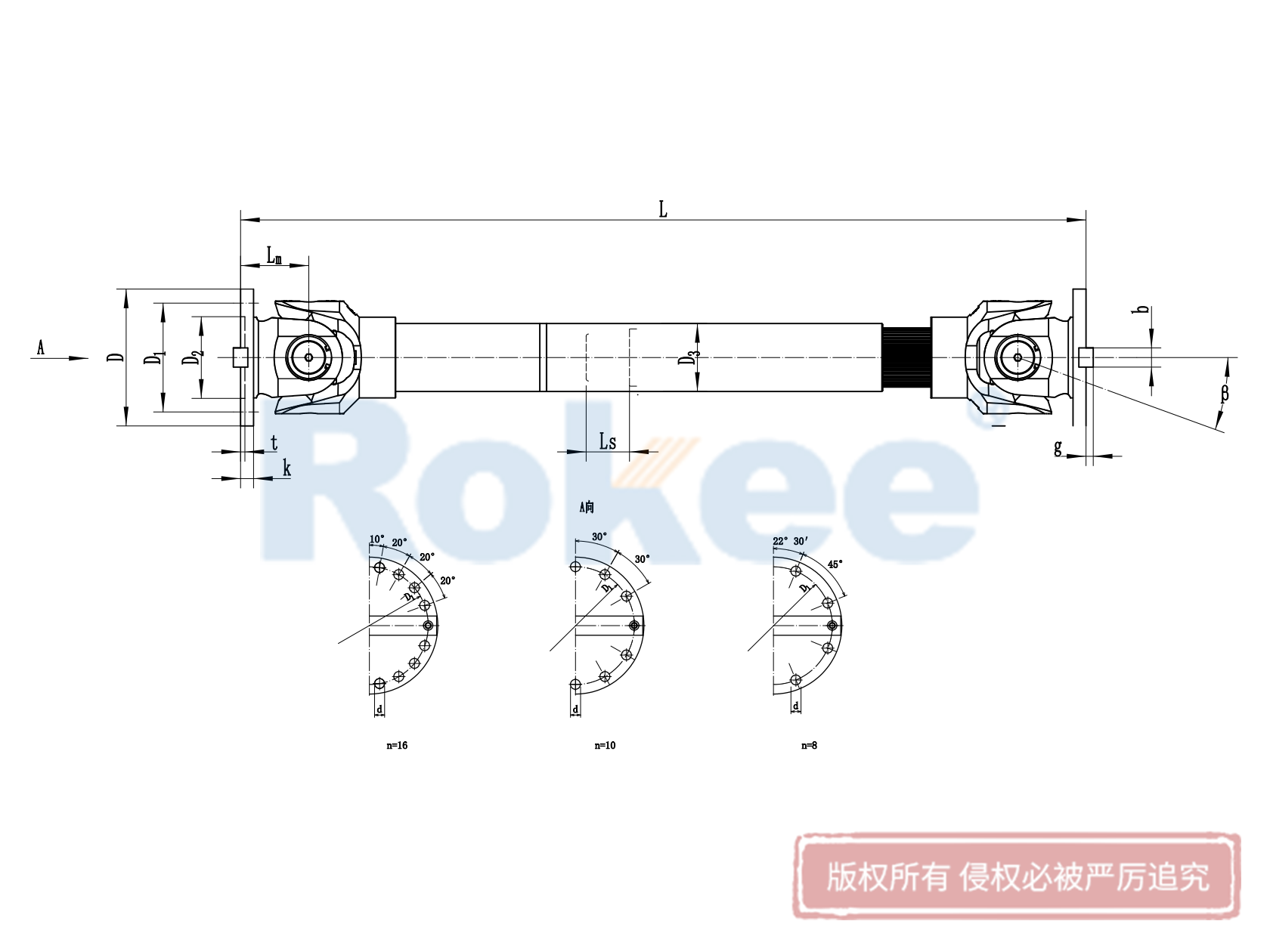

CH型长伸缩焊接式万向联轴器基本参数和主要尺寸（JB/T 5513-91）/mm

型号	回转直径D	公称转矩 Tn/KN·m	疲劳转矩 Tt/kN·m	轴线折角 β/(°)≤	伸缩量 Ls	Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	k	t	b (H9)	g	转动惯量I/kg·m²		质量m/kg
型号	回转直径D	公称转矩 Tn/KN·m	疲劳转矩 Tt/kN·m	轴线折角 β/(°)≤	伸缩量 Ls	Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	k	t	b (H9)	g	Lmin	增长100	Lmin	增长100
SWC180CH1	180	12.5	6.3	25	200	925	155	105	114	110	8-17	17	5			0.181	0.007	74	2.8
SWC180CH2	180	12.5	6.3	25	700	1425	155	105	114	110	8-17	17	5			0.216	0.007	104	2.8
SWC225CH1	225	40	20	15	220	1020	196	135	152	120	8-17	20	5	32	9	0.561	0.0234	132	4.9
SWC225CH2	225	40	20	15	700	1500	196	135	152	120	8-17	20	5	32	9	0.674	0.0234	180	4.9
SWC250CH1	285	63	31.5	15	300	1215	218	150	168	140	8-19	25	6	40	12.5	1.016	0.0277	190	5.3
SWC250CH2	285	63	31.5	15	700	1615	218	150	168	140	8-19	25	6	40	12.5	1.127	0.0277	235	5.3
SWC285CH1	285	90	45	15	400	1475	245	170	194	160	8-21	27	7	40	15	2.156	0.051	300	6.3
SWC285CH2	285	90	45	15	800	1875	245	170	194	160	8-21	27	7	40	15	2.36	0.051	358	6.3
SWC315CH1	315	125	63	15	400	1600	280	185	219	180	10-23	32	8	40	15	3.812	0.0795	434	8
SWC315CH2	315	125	63	15	800	2000	280	185	219	180	10-23	32	8	40	15	4.15	0.0795	514	8
SWC350CH1	350	180	90	15	400	1715	310	210	267	194	10-23	35	8	50	16	7.663	0.2219	672	15
SWC350CH2	350	180	90	15	800	2115	310	210	267	194	10-23	35	8	50	16	8.551	0.2219	823	15
SWC390CH1	390	250	125	15	400	1845	345	235	267	215	10-25	40	8	70	18	12.73	0.2219	817	15
SWC390CH2	390	250	125	15	800	2245	345	235	267	215	10-25	40	8	70	18	13.617	0.2219	964	15
SWC440CH1	440	355	180	15	400	2110	390	255	325	260	16-28	42	10	80	20	22.54	0.4744	1312	21.7
SWC440CH2	440	355	180	15	800	2510	390	255	325	260	16-28	42	10	80	20	24.43	0.4744	1537	21.7
SWC490CH1	490	500	250	15	400	2220	435	275	325	270	16-31	47	12	90	22.5	33.97	0.4744	1554	21.7
SWC490CH2	490	500	250	15	800	2620	435	275	325	270	16-31	47	12	90	22.5	35.87	0.4744	1779	21.7
SWC550CH1	550	710	355	15	500	2585	492	320	426	305	16-31	50	12	100	22.5	72.79	1.357	2585	34
SWC550CH2	550	710	355	15	1000	3085	492	320	426	305	16-31	50	12	100	22.5	79.57	1.357	3045	34
