SWC-WH无伸缩焊接式十字万向联轴器

SWC十字万向联轴器采用整体式叉头布局，主要用于轧钢机械，起重运输机械等其他重型装备领域，回转直径可到1600mm，扭矩传递距离可达30m以上，是运用相当广泛的万向联轴器。

SWC-WH无伸缩焊接式十字万向联轴器

SWC-WH万向轴,SWC-WH万向联轴器,SWC-WH十字万向联轴器,SWC-WH十字轴式万向联轴器,SWC-WH万向节联轴器,SWC-WH无伸缩焊接式十字万向联轴器

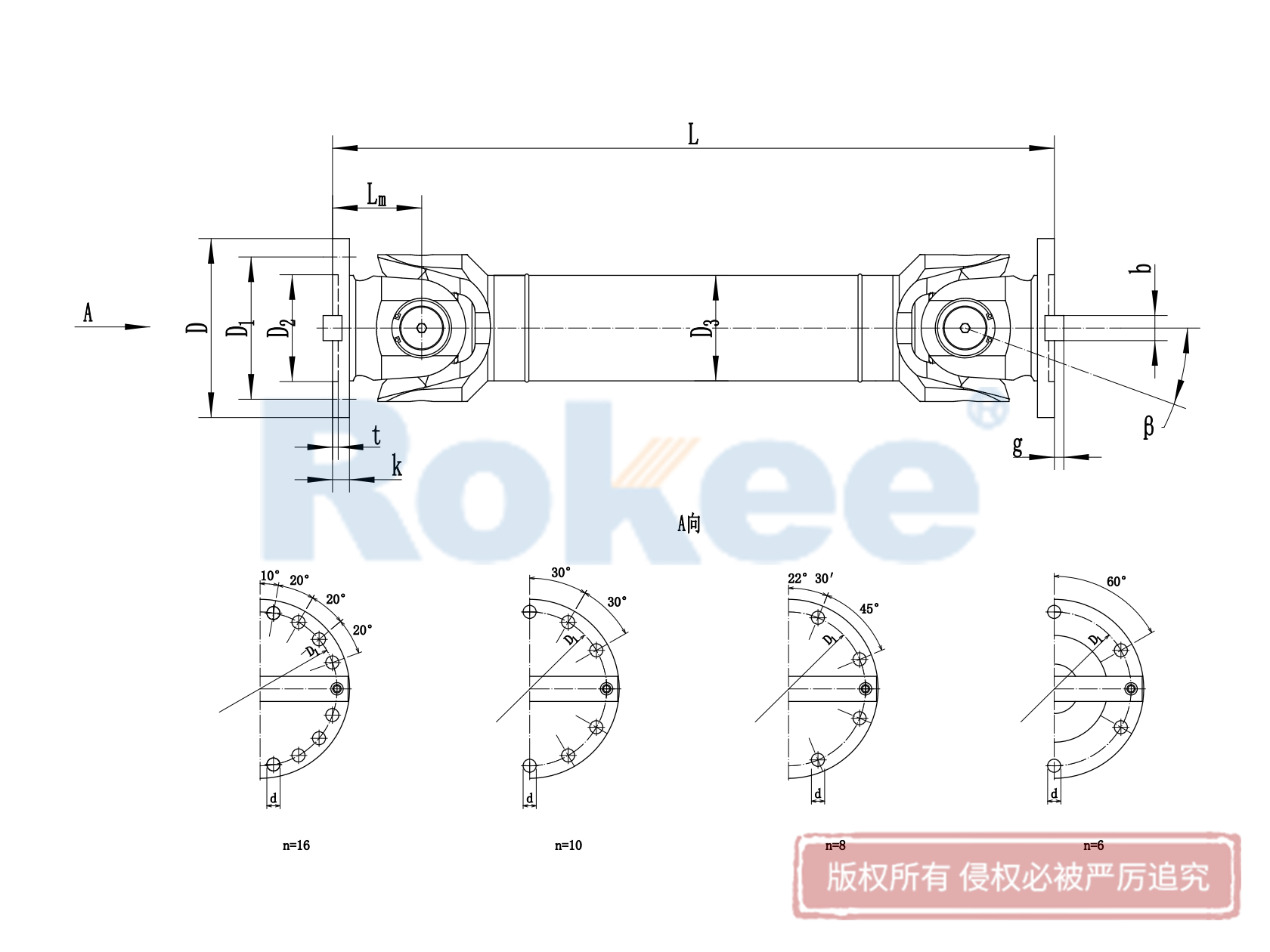

WH型无伸缩焊接式万向联轴器基本参数和主要尺寸（JB/T 5513-91）/mm

型号	回转直径D	公称转矩 Tn/KN·m	疲劳转矩 Tt/kN·m	轴线折角 β/(°)≤	Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	k	t	b (H9)	g	转动惯量I/kg·m²		质量m/kg
															转动惯量I/kg·m²		质量m/kg
															Lmin	增长100	Lmin	增长100
															Lmin	增长100	Lmin	增长100
SWC100WH	100	1.25	0.63	25	243	84	57	60	55	6-9	7	2.5			0.0039	0.00019	4.5	0.35
SWC120WH	120	2.5	1.25	25	307	102	75	70	65	8-11	8	2.5			0.096	0.00044	7.7	0.55
SWC150WH	150	5	2.5	25	350	130	90	89	80	8-13	10				0.0371	0.00157	18	0.85
SWC180WH	180	12.5	6.3	25	480	155	105	114	110	8-17	17	5			0.15	0.007	48	2.8
SWC225WH	225	40	20	15	520	196	135	152	120	8-17	20	5	32	9	0.365	0.0234	78	4.9
SWC250WH	250	63	31.5	15	620	218	150	168	140	8-19	25	6	40	12.5	0.847	0.0277	124	5.3
SWC285WH	285	90	45	15	720	245	170	194	160	8-21	27	7	40	15	1.756	0.051	185	6.3
SWC315WH	315	125	63	15	805	280	185	219	180	10-23	32	8	40	15	2.893	0.0795	262	8
SWC350WH	350	180	90	15	875	310	210	267	194	10-23	35	8	50	16	5.013	0.2219	374	15
SWC390WH	390	250	125	15	955	345	235	267	215	10-25	40	8	70	18	8.406	0.2219	506	15
SWC440WH	440	355	180	15	1155	390	255	325	260	16-28	42	10	80	20	15.79	0.4744	790	21.7
SWC490WH	490	500	250	15	1205	435	275	325	270	16-31	47	12	90	22.5	26.54	0.4744	1014	21.7
SWC550WH	550	710	355	15	1355	492	320	426	305	16-31	50	12	100	22.5	48.32	1.357	1526	34
