RLQU改进型法兰快装金属膜片联轴器

RLQF的改进型，更小的附加弯矩，更好的使用性能。适用于鼓压风机，透平压缩机和其他转速较高的场合。

RLQU改进型法兰快装金属膜片联轴器

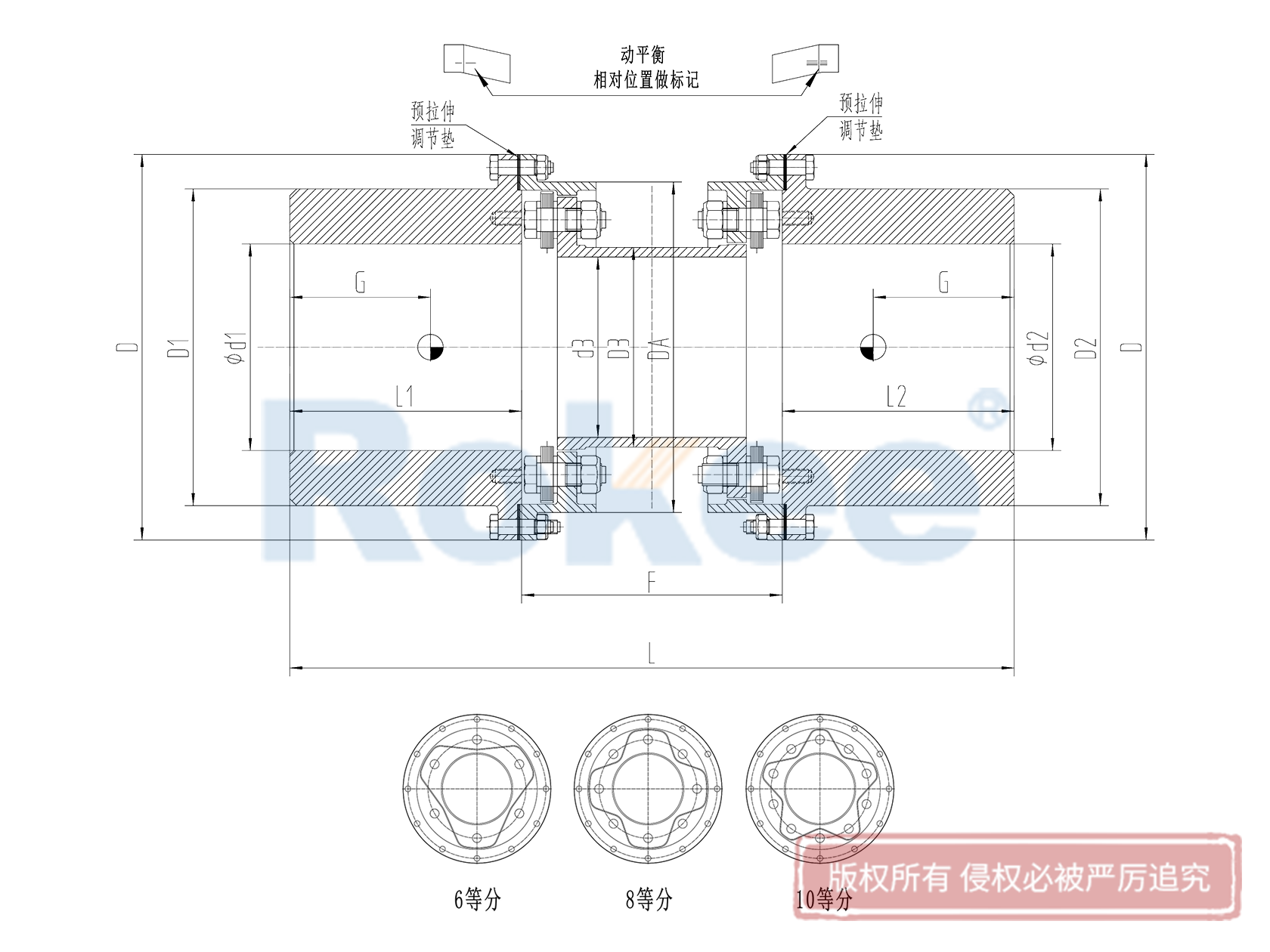

规格	D	DA	D1/D2	D3	d1/d2(max)	L1/L2	F轴间距(标准/Min)	L	许用转速(max)	公称转矩	瞬时转矩(max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLQU103-6	124	103	90	62	60	65	460/120	260	38000	980	2500	2100
RLQU125-6	146	125	105	76	70	75	460/120	272	35000	1500	5300	4000
RLQU145-6	168	145	127.5	85	85	90	460/120	290	30000	2000	6500	4800
RLQU158-6	188	158	150	94	100	105	460/130	340	27500	3800	15000	10900
RLQU175-6	210	175	180	108	120	125	460/160	400	24500	6500	25000	18500
RLQU205-6	235	205	202.5	127	135	140	460/160	430	23500	9800	27500	21100
RLQU235-6	270	235	232.5	151	155	165	460/190	525	21000	11000	43500	33800
RLQU255-6	298	255	255	164	170	180	460/195	545	18500	14000	65000	49600
RLQU280-6	320	280	277.5	182	185	195	460/200	590	16000	21500	85350	64100
RLQU300-6	350	300	307.5	202	205	215	460/210	620	14850	26500	91500	68700
RLQU320-6	382	320	337.5	219	225	235	460/250	710	13500	32000	128000	97000
RLQU370-6	425	370	367.5	230	245	255	500/270	780	12500	45000	185000	142000
RLQU400-6	455	402	405	243	270	290	500/305	885	11000	78500	282000	212000
RLQU435-6	490	435	442.5	295	295	315	500/305	925	10000	100000	315000	237000
RLQU465-6	540	465	442.5	325	295	345	550/330	1000	8500	150000	470000	355000
RLQU540-6	600	540	532.5	352	355	375	550/330	1070	7350	200000	525000	396000
规格	质点G	角向偏差	轴向偏差(max)	中间套质量（米）	中间套转动惯量	中间套扭转刚度	联轴器质量	扭转刚度	转动惯量	拧紧力矩	角向刚度	轴向力
规格	(mm)	(±△º)	(Max±△mm)	10-3kg/mm	Js10-6（Kg.m²/mm)	Ct-106(Nm.mm/rad)	(Kg)	Ct-106(N.m/rad)	Js10-6（Kg.m²/mm)	F' (N.m)	N.m/deg	N
RLQU103-6	52.41	0.35°	0.9	3.8	3	25	7.6	47	5	8	198.7	985
RLQU125-6	61.485		1	5.3	5.04	51.3	12.8	151	13	8	200.6	1160
RLQU145-6	70.6		1	8.82	14	143	19.5	150	31	8	114.5	1040
RLQU158-6	80.02		1.25	10	20	203	28	217	57	8	221.1	1640
RLQU175-6	96.6		1.25	11.5	31	314	42.5	472	129	8	286.2	2490
RLQU205-6	103.5		1.75	15	56	571	56.5	478	203	15	256.4	2950
RLQU235-6	120.2		1.75	20	105	1066	89	894	483	15	240.6	4270
RLQU255-6	132		1.8	23	146	1489	112.5	1502	671	45	566.9	5020
RLQU280-6	142.7		1.8	30.1	232	2361	138	1517	115	45	552.9	6700
RLQU300-6	149.1		2	33	301	3089	173.2	1562	160.6	45	485.9	6440
RLQU320-6	164.3		2	44	490	4989	247	2622	258	45	616.6	8230
RLQU370-6	185.5		2.25	57.5	771	7860	337	4242	466.7	45	1818	12550
RLQU400-6	207.2		3	75.5	1129	11509	405	9109	7329	45	1691	17750
RLQU435-6	212.5		3	80	1504	16140	515.5	15450	10010	45	1940	17380
RLQU465-6	245.2		3.25	105	2570	26183	690	20380	18490	100	2172	22460
RLQU540-6	262.4		4	133	4290	43682	903	23350	29500	100	2027	23260


规格	D	DA	D1/D2	D3	d1/d2(max)	L1/L2	F轴间距(标准/Min)	L	许用转速(max)	公称转矩	瞬时转矩(max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLQU158-8	188	158	147	94	100	105	460/130	340	12200	2000	6500	15500
RLQU175-8	210	175	168	108	115	120	460/160	400	10000	3500	10500	26300
RLQU205-8	235	207	191	135	130	135	460/250	520	9500	8000	19500	31400
RLQU235-8	280	240	228	152	155	165	460/270	600	8000	16000	47800	65800
RLQU255-8	300	258	257	164	175	185	460/305	675	7500	25000	63000	83500
RLQU300-8	345	302	286	198	195	205	460/305	715	6500	31500	73700	97700
RLQU345-8	402	346	338	234	230	240	500/250	730	5500	40000	123000	145000
RLQU370-8	425	372	360	248	245	255	500/270	780	5200	63000	165000	202000
RLQU400-8	453	402	397	257	270	290	500/305	885	4750	80000	228000	302000
RLQU435-8	490	435	426	293	290	310	500/305	925	4400	100000	254000	336000
RLQU485-8	540	465	463	327	315	335	550/330	1000	3900	140000	400000	505000
RLQU540-8	600	540	515	375	350	370	550/330	1070	3500	200000	448000	564000
RLQU610-8	665	610	575	420	390	410	600/385	1205	3200	250000	669000	844000
规格	质点G	角向偏差	轴向偏差(max)	中间套质量（米）	中间套转动惯量	中间套扭转刚度	联轴器质量	扭转刚度	转动惯量	拧紧力矩	角向刚度	轴向力
规格	(mm)	(±△º)	(Max±△mm)	10-3kg/mm	Js10-6（Kg.m²/mm)	Ct-106(Nm.mm/rad)	(Kg)	Ct-106(N.m/rad)	Js10-6（Kg.m²/mm)	F' (N.m)	N.m/deg	N
RLQU158-8	87.8	0.25°	0.6	12	20	203	29	351	110	8	964	2660
RLQU175-8	94.5		0.9	13	31	314	42.5	620	220	10	15200	3870
RLQU205-8	103.8		1.1	19.1	80	811	58	904	438	12.5	849.6	3850
RLQU235-8	121.5		1.1	25.1	132	1344	98	1785	865	28	1665	7060
RLQU255-8	133.4		1.4	29	178	1810	125.5	3069	950	31.5	1879	8710
RLQU300-8	151.5		1.7	33	301	3069	174	3909	1597	45	1421	8500
RLQU345-8	174.4		2	42.5	602	6133	275	5365	3484	63	2311	10200
RLQU370-8	187.4		2.1	59	833	8485	332	9043	4677	100	4194	17150
RLQU400-8	207.2		2.2	75.5	1129	11509	435.2	12300	13500	140	9319	23550
RLQU435-8	212.5		2.4	80	1504	16140	554	15450	18780	180	6401	24510
RLQU485-8	245.2		2.6	105	2570	26183	742	20380	30280	224	7265	29250
RLQU540-8	262.4		2.75	133	4290	43682	956	23350	47500	280	8441	30740
RLQU610-8	302.1		3.4	169	6870	70033	1325	37320	81300	400	10340	42450


规格	D	DA	D1/D2	D3	d1/d2(max)	L1/L2	F轴间距(标准/Min)	L	许用转速(max)	公称转矩	瞬时转矩(max)	峰值转矩
规格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)	Tmax(N.m)
RLQU300-10	345	302	286	198	195	176	460/305	715	12500	63000	165000	126000
RLQU345-10	402	346	338	234	230	217	500/250	730	11000	78500	245000	186000
RLQU370-10	425	372	360	248	245	228	500/270	780	10000	124500	348500	260000
RLQU400-10	453	402	397	257	270	232	500/305	885	9500	158500	518000	389000
RLQU435-10	490	435	426	293	290	270	500/305	925	8700	178500	575000	433000
RLQU485-10	550	485	463	327	315	300	550/330	1000	7500	245000	860000	649000
RLQU540-10	600	540	515	374	350	344	550/330	1070	6850	358500	965000	726000
RLQU610-10	665	610	576	410	390	386	600/385	1205	6000	555000	1450000	1086000
规格	质点G	角向偏差	轴向偏差(max)	中间套质量（米）	中间套转动惯量	中间套扭转刚度	联轴器质量	扭转刚度	转动惯量	拧紧力矩	角向刚度	轴向力
规格	(mm)	(±△º)	(Max±△mm)	10-3kg/mm	Js10-6（Kg.m²/mm)	Ct-106(Nm.mm/rad)	(Kg)	Ct-106(N.m/rad)	Js10-6（Kg.m²/mm)	F' (N.m)	N.m/deg	N
RLQU300-10	133.4		1.15	48	445	1810	175.5	5405	2540	45	8674	12910
RLQU345-10	151.5		1.4	51	602	3069	278.5	7921	5990	45	7768	14000
RLQU370-10	174.4		1.5	59	833	6133	336	11450	8050	45	14480	21290
RLQU400-10	187.4		1.505	75	1077	8485	445	15540	12390	45	33810	26770
RLQU435-10	207.2		2	78.5	1510	11509	559	19950	18850	45	21870	29530
RLQU485-10	212.5		2.15	104.5	2570	16140	748.5	29385	30500	45	24370	35960
RLQU540-10	245.2		2.3	133	4285	26183	960	39425	47950	100	27010	41260
RLQU610-10	262.4		2.8	170	6672	43682		59450	81560	100	33000	57480

RLQU是RLQF的改进型，具备RLQF所有的优点；具有更轻的悬挂重量和更小的附加弯矩；
同时具备双路传动性能，防止膜片组失效而伤害透平及发电机组，防止飞车；
应用于大型工业泵，各类鼓风机组，透平机组。特别适合于对悬挂重量及附加弯矩敏感的透平压缩机组，以及需要有效保护的大型高速传动场合。
为保证优异的性能，挠性膜片组不得擅自厂外分解装配。
