万向节

万向节是实现转轴间变角度传递动力的核心机件，如同机械传动系统的“关节”，广泛应用于汽车、农业机械、冶金设备、精密机床等多个领域，与传动轴组合可构成万向节传动装置，适配不同场景下的动力传递需求。根据速度特性、刚度大小及结构功能，万向节可分为多种类型，每种类型对应适配的常用型号，各自具备独特的结构特点与应用场景。

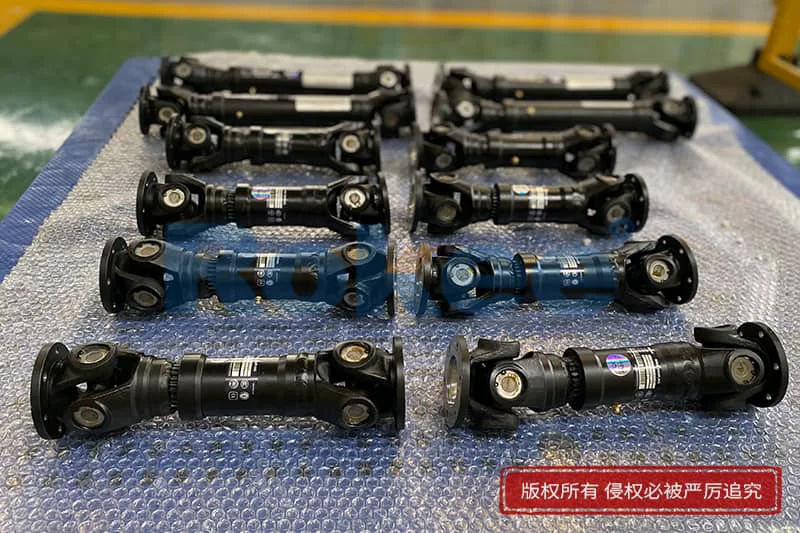

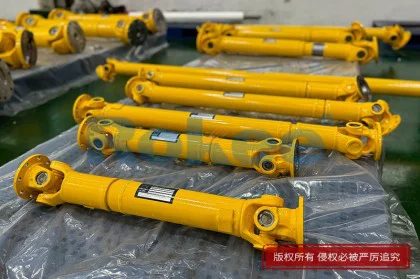

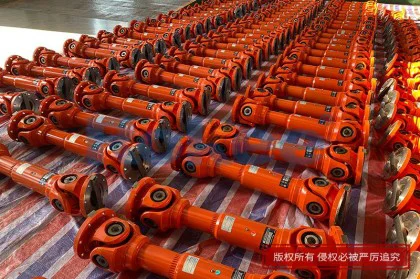

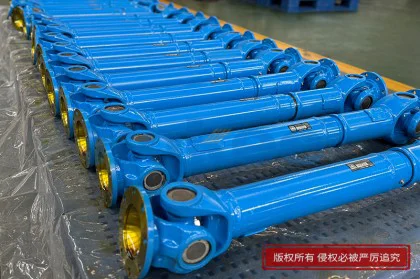

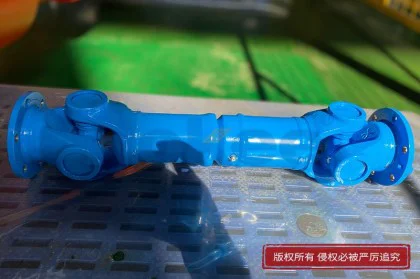

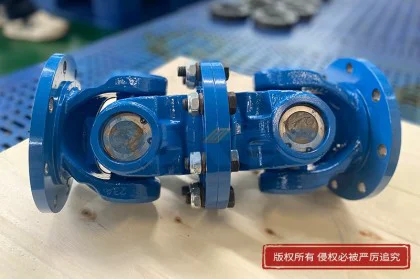

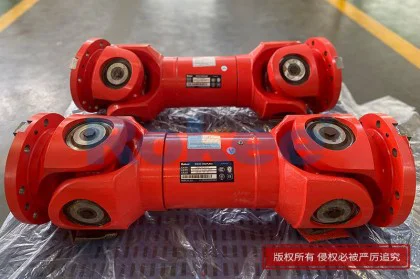

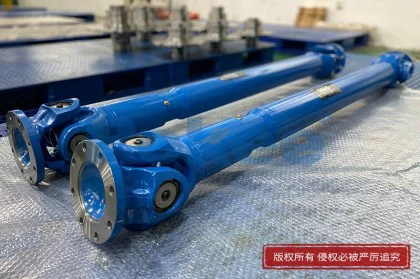

按速度特性划分，万向节主要分为不等速、准等速和等速三类，其中不等速万向节以十字轴式更为常见，其结构简单，由两个叉形零件和十字轴构成，依靠十字轴与轴承座的铰接传递动力，工作可靠且效率较高，两传动轴之间的夹角允许达到15°~20°，但在夹角不为零的情况下无法实现等角速度传递动力，瞬时角速度存在波动。这类万向节常用型号有SWP型、SWC型、SWZ型，其中SWP型为部分剖分轴承座设计，SWC型采用整体叉头结构，SWZ型配备整体轴承座，多应用于低速重载场景，如农机传动轴、冶金设备等，传递扭矩范围可覆盖小型11.2-1120N·m至重型25000N·m。

准等速万向节基于双万向节等速传动原理设计，能在特定角度下实现近似等速传递，常见的有双联式和三销轴式两种。双联式万向节相当于缩短传动轴长度的双万向节组合，需通过分度机构保证对称线平分两轴夹角，允许较大交角可达50°，零件数目较多但密封性好、工作可靠，多用于越野汽车；三销轴式由双联式演变而来，由偏心轴叉、三销轴及轴承等组成，允许交角45°，可减小车辆转弯半径，提升机动性，适用于工程车辆转向系统。这类万向节无特定单一型号，多与专用传动系统配套，常见于工程车辆、石油钻机等中等精度传动场景。

等速万向节能确保输出轴与输入轴始终保持恒定瞬时角速度，核心原理是让传力点永远位于两轴交角的平分面上，分为球笼式和球叉式两类。球笼式结构紧凑、承载能力强，通过星形套、球形壳及钢球传递动力，不论传动方向如何，六个钢球均参与传力，交角可达42°，密封性好且拆装方便，广泛应用于汽车转向系统、精密机床主轴，无固定通用型号，多适配轿车驱动轴、风电偏航系统等专用场景。球叉式结构更简单，由两个垂直放置的叉子和传力钢球组成，允许交角32°~33°，但承载能力较弱、磨损较快，适用于轻型车辆或中低速传动场景，如部分农业机械。

按刚度大小划分，万向节还包括柔性万向节，依靠橡胶、橡胶金属套管等弹性件传递力矩，在扭转方向有明显弹性，可吸收传动系统的冲击载荷和扭转振动，无需润滑，适用于两轴夹角不大（3°~5°）且有微量轴向位移的场景，如食品机械、化工泵、高速风机等，无固定常用型号，多根据设备需求定制。此外，还有可伸缩型、法兰快装型等特殊结构万向节，可伸缩型内置花键或滑移套筒，允许轴向位移补偿，常用型号有SWC-BH标准伸缩焊接型、SWP-A型可伸缩长型，适配热膨胀工况；法兰快装型通过螺栓连接，安装便捷，适用于模块化设备。

不同种类与型号的万向节，适配的工况与设备各不相同，合理选择可保障传动系统高效稳定运行。从低速重载的冶金、农机设备，到高速精密的汽车、机床，万向节凭借多样的结构设计与型号规格，满足了不同领域的动力传递需求，成为机械传动系统中不可或缺的关键部件。
