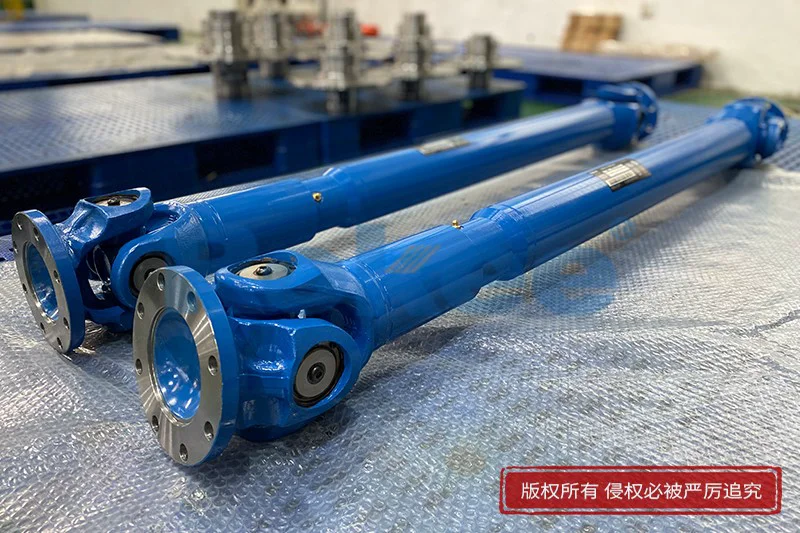

十字节万向联轴器

十字节万向联轴器是机械传动中常用的变角度动力传递部件，能在两轴存在轴线夹角的情况下，实现连续回转并可靠传递转矩与运动，凭借结构紧凑、传动效率高、角向补偿能力强的特点，广泛应用于汽车、工程机械、冶金、农业机械等多个领域。其种类划分主要依据结构形式、承载能力及伸缩特性，常用型号均遵循相关标准规范，适配不同工况需求。

从结构与承载能力来看，十字节万向联轴器可分为重型、中型、轻型和小型四大类，各类别对应不同的应用场景与结构设计。重型十字节万向联轴器核心特点是承载能力强、耐磨损，适配高速重载工况，其主要差异集中在轴承座与十字叉头的结构设计上，多采用整体式或剖分式结构，便于安装与维护，常应用于冶金轧机、矿山机械、船舶推进系统等大型设备的动力传递。中型产品兼顾承载与灵活性，结构设计均衡，可适应中等转速与载荷，广泛用于通用工业机械的轴系联接，补偿安装误差与工况位移。

轻型和小型十字节万向联轴器侧重轻量化设计，主要用于传递运动与小转矩，允许两轴轴线夹角可达45°，适配精密机械与小型传动设备。其中小型产品又分为单十字轴与双十字轴两种结构，单十字轴结构简单，适合夹角较小、对传动平稳性要求不高的场景；双十字轴可有效改善单十字轴的瞬时不等速问题，实现更平稳的动力传递，常用于自动化生产线、小型机床等设备。

十字节万向联轴器的常用型号已形成标准化系列，不同系列对应特定结构与工况。SWC系列为整体性叉头十字轴式，强度高、寿命长，涵盖多种细分型号，既有适合短距离传动的无伸缩短型，也有适配长距离、需轴向补偿的伸缩焊接型，轻型至重型规格齐全，常用型号包括SWC160、SWC250、SWC315等，分别对应不同的回转直径与公称转矩，适配冶金、起重等重载场景。

SWP系列为部分轴承座十字轴式，采用剖分式叉头结构，支持大伸缩量，耐磨性突出，细分型号按伸缩特性与连接方式划分，包括有伸缩短型、无伸缩长型、双法兰型等，常用型号如SWP120、SWP160F、SWP200，适用于石油钻机、工程运输车辆等重型机械轴系。SWZ系列为整体轴承座结构，结构紧凑，安装便捷，细分型号以焊接型与无伸缩型为主，适配对安装空间有要求的中等载荷场景。

WS系列与WSD系列均为小型产品，WS系列为双十字轴式，WSD系列为单十字轴式，两者均适配小转矩传递，轴线夹角≤45°，常用型号从WS1至WS8、WSD1至WSD8，公称转矩覆盖11.2~1120N·m，适合精密小型设备。此外，还有专为特定设备设计的专用型号，如适配辊式板材矫正机的WSL系列，轴线折角≤10°，适配特定工况的动力传递需求。

选择十字节万向联轴器时，需结合工况载荷、转速、两轴夹角及安装空间，匹配对应种类与型号，同时兼顾结构可靠性与维护便利性，确保动力传递的平稳性与安全性，充分发挥其角度补偿与转矩传递的核心作用。
