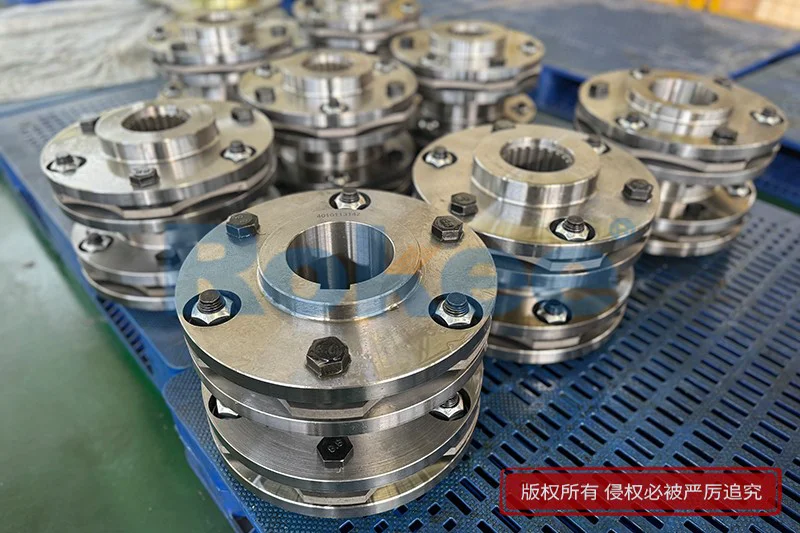

膜片形联轴器

膜片形联轴器是一种以不锈钢膜片为核心弹性元件的挠性联轴器，依靠膜片的弹性变形补偿两轴相对位移，无需润滑、无泄漏污染，适配高温、腐蚀等多种复杂工况，广泛应用于机床、风机、冶金、精密仪器等各类传动系统中。其种类划分主要依据膜片组数量、连接方式、膜片结构及应用场景，不同种类对应不同的性能特点和常用型号，适配各类设备的传动需求。

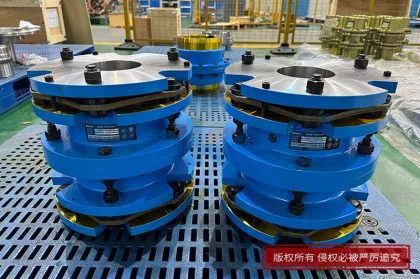

按膜片组数量划分，膜片形联轴器可分为单膜片和双膜片两类。单膜片联轴器由一组膜片和两个轴套组成，结构简单紧凑、重量轻，制造成本适中，主要用于补偿轴向和角向偏差较小的工况，传递扭矩范围适中，常用型号有DJM、TJM系列，其中DJM系列适配中高转速、中等扭矩场景，转速可达到15000rpm，轴孔直径覆盖较广，适合普通工业机械的常规传动；TJM系列采用外夹紧式结构，无需加工轴键槽，对轴表面起到保护作用，适合空间受限或需保护轴体的小型设备。双膜片联轴器则通过中间刚性元件连接两组膜片，能够同时补偿轴向、径向和角向多方向偏差，抗扭刚度高，运行稳定性更强，适用于高精度传动系统或大位移补偿场景，常用型号包括JMJ、TJMJ、JMIJ系列，JMJ系列适配工业传动系统中的风机、压缩机等重载设备，可有效吸收振动、降低噪声；JMIJ系列则更适合伺服系统，能够实现无间隙精准传动，保障设备运行精度。

按连接方式分类，膜片形联轴器有多种常见类型，每种类型对应专属常用型号。键槽联结型依靠键槽与轴固定，传递扭矩可靠，适配常规动力传动，常用型号有JM、SJM系列，其中JM系列应用广泛，可适配水泵、纺织机械等多种普通工业设备；SJM系列为双膜片结构，结合了键槽联结的稳定性和双膜片的补偿优势，适合对传动精度有一定要求的重载场景。胀套联结型采用胀套抱紧轴实现无键连接，安装便捷且对轴损伤小，适合需频繁拆卸或高精度对中的设备，常用型号为DJMT系列，其耐腐蚀性能优良，可适配化工泵等有腐蚀介质的工况。锥套联结型通过锥形套与轴配合，定心性好，常用于重型机械或长轴距传动，常用型号有ZJM、ZJMJ系列，ZJM系列承载能力强，适配冶金、矿山等低速重载工况；ZJMJ系列为双膜片锥套联结，补偿能力更强，可用于泵组、大型风机等长跨距传动场景。

此外，按应用场景和膜片结构，还有微型、重型及不同膜片形态的膜片形联轴器。微型膜片联轴器结构紧凑，传递扭矩较小但精度高，常用型号为ZMJM系列，轴孔直径在6至30毫米之间，适合精密仪器和小功率设备；重型膜片联轴器承载能力大，耐高温、耐腐蚀，常用型号为JZM系列，公称转矩可达2500N·m，适配冶金、矿山等严苛工况，可根据需求定制膜片材质和尺寸。按膜片结构划分，还有连杆式和整片式两类，连杆式由多个独立连杆状膜片叠加组成，柔性好，适合多向补偿；整片式采用整体冲压成型膜片，刚度高，传递扭矩大，常见于高转速场合，对应型号多为上述系列的衍生类型，适配不同的高转速、大扭矩传动需求。

不同种类和型号的膜片形联轴器，其性能、适配场景各有侧重，选型时需结合设备的传动扭矩、转速、偏差补偿需求及工作环境综合判断。这些联轴器均采用不锈钢膜片，经有限元分析法优化设计，避免了纠偏时的应力集中，延长了使用寿命，且无需润滑、维护便捷，能够适应不同工况下的传动需求，为各类工业设备的稳定、高效运行提供可靠保障。
