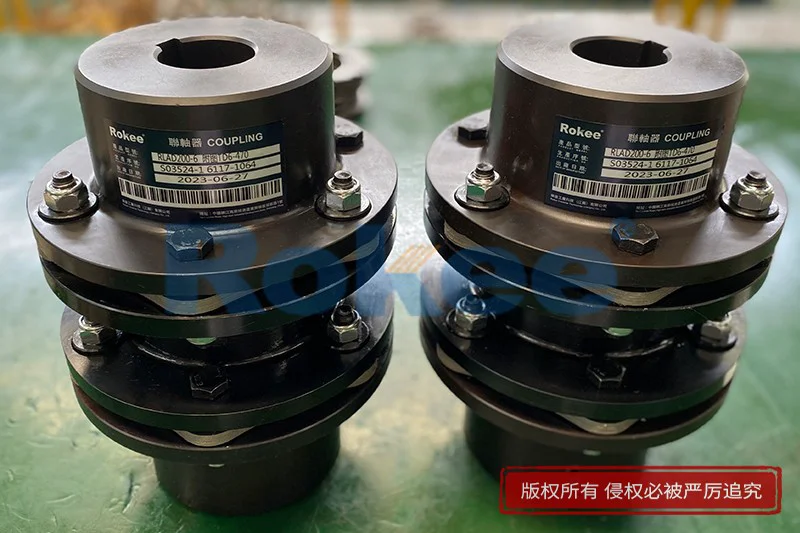

膜片挠性联轴器

膜片挠性联轴器是依托金属膜片的弹性变形补偿两轴相对位移，实现扭矩稳定传递的传动部件，凭借无需润滑、结构紧凑、耐高低温、传动效率高的优势，广泛应用于精密机械、石化、冶金、风电等多个领域。其种类划分可依据膜片数量、结构特点及应用场景展开，不同种类对应不同常用型号，适配各类工况需求，选型合理性直接影响传动系统的稳定性与使用寿命。

按膜片数量分类是基础的划分方式，主要分为单膜片与双膜片两类。单膜片联轴器采用单片膜片结构，兼具耐腐蚀、高扭转刚性的特点，轴向尺寸紧凑，适合安装空间有限、对偏心补偿要求不高的场景，常用型号多适配中小型电机传动。双膜片联轴器由两组膜片组合而成，相比单膜片具备更强的柔性与位移补偿能力，可更好地应对轴向、径向及角向偏差，适配大多数通用机械传动系统，是工业领域应用较广泛的类型。此外，多膜片组联轴器针对高疲劳、高可靠性需求设计，多用于高端石化、风电等严苛工况，通过多组膜片叠加提升扭矩传递能力与使用寿命。

按结构特点划分，膜片挠性联轴器可分为台阶式、免键式等类型。台阶式联轴器结构稳固，能承受较大扭矩，适合重载工况，常用型号的参数设计侧重扭矩承载能力，膜片厚度与外径尺寸相对较大，适配大型风机、冶金机械等设备。免键式联轴器采用胀紧锁紧方式，安装拆卸便捷，抗冲击性能突出，无需键连接即可实现稳固传动，适合需要频繁拆装的场景，其型号参数多围绕胀紧范围与轴孔尺寸设计，适配不同轴径的设备连接。带中间轴的膜片联轴器则通过中间轴两端的膜片组分别连接主从动轴，大幅提升位移补偿能力，适合长跨距传动场景。

按应用场景可分为通用型与特殊型，通用型涵盖单、双膜片等基础类型，适配普通工业传动，常用型号遵循国家标准设计，参数覆盖广泛。特殊型则针对特定工况优化，如长跨距膜片联轴器侧重延长传动距离，提升扭矩传递稳定性，适配泵组、构架系统等；高精度膜片联轴器采用超薄不锈钢膜片，动平衡性能优异，适配伺服电机、数控机床等精密设备，确保无齿隙传动与转速精准传递。

常用型号多依据国家标准及行业应用需求命名，核心参数包含公称转矩、膜片外径、轴孔直径及补偿量。例如适配中小型设备的型号，公称转矩范围25-1000N·m，膜片外径90-240mm，轴孔直径10-70mm，轴向补偿量±0.6-3.2mm，满足普通电机与小型泵体的连接需求。重载型号公称转矩可达160000N·m，膜片外径800mm，轴孔直径可达320mm，适配冶金机械、大型风机等设备。精密传动型号则侧重小尺寸与高精度，膜片外径32-63mm，轴孔直径6-12mm，径向补偿量低至0.05mm，适配精密加工设备。

选型时需结合工况扭矩、转速、安装空间及位移偏差需求，匹配对应种类与型号，同时兼顾材料适配性，腐蚀环境可选用316不锈钢膜片，高温环境选用耐高温合金材料。合理选用膜片挠性联轴器，能有效减少设备振动，降低轴承负荷，延长传动系统整体使用寿命，适配不同行业的传动升级需求。
