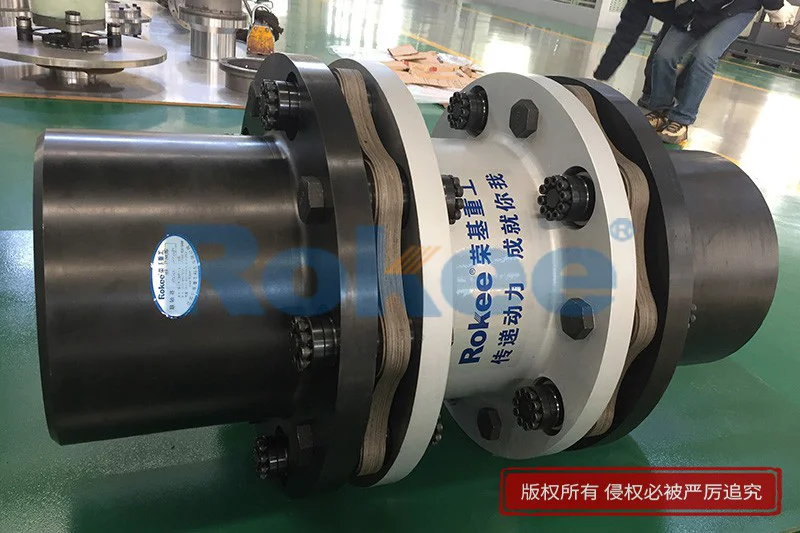

汽轮机膜片式联轴器

汽轮机作为电力、石油、化工等行业的核心动力设备，其运转稳定性直接决定生产效率与安全，膜片式联轴器作为连接汽轮机与驱动装置或辅助设备的关键部件，凭借金属弹性膜片的变形实现扭矩传递与偏差补偿，无需润滑、无磨损且适配高速工况，被广泛应用于各类汽轮机组中。根据结构设计、膜片类型及适用场景的差异，汽轮机膜片式联轴器可划分多种类别，搭配不同常用型号，适配不同机组的传动需求。

按膜片结构形式分类，汽轮机膜片式联轴器主要分为叠片式与膜盘式两类。叠片式以多片叠加的金属膜片为核心弹性元件，膜片通过螺栓固定在法兰上，依靠相邻螺栓间挠性元件的弯曲实现扭矩传递与偏差补偿，膜片厚度越薄柔性越好，厚度越厚则刚度越大，可通过调整膜片厚度与螺栓数量，平衡扭矩传递能力与补偿性能，这类联轴器不易突然失效，故障多从外部逐步蔓延，便于设备检修与故障排查，适配中低速、中等扭矩的汽轮机组及辅助设备传动。膜盘式则采用整体设计的柔性膜盘作为核心元件，通过膜盘整体变形将扭矩从外径传递至内径，结构简洁，高速运转时风阻低，可有效减少温度升高，单个膜盘即可实现较大的轴向补偿能力，串联多个膜盘还能提升偏差补偿效果，更适合热胀量大、存在极端不对中的大型汽轮机组。

按连接结构分类，可分为单节式与带中间轴式两类。单节式结构紧凑，无需中间连接件，适用于轴间距较短的传动场景，部分型号带沉孔，便于轴端固定，不带沉孔的型号则更适配轴端距离极短的工况。带中间轴式通过刚性中间轴连接两端膜片组件，可实现长距离轴系传动，同时能更好地补偿轴向、径向及角向偏差，适配汽轮机与大型辅机之间的远距离传动需求，部分型号可实现整体拆装，无需移动设备，提升维护便捷性。

汽轮机膜片式联轴器有诸多常用型号，适配不同机组规格与工况需求。JMI系列为单节式带沉孔设计，结构紧凑，便于轴端固定，适配短轴间距的汽轮机辅助设备，如小型油泵、风机的传动。JMII系列为单节式不带沉孔型号，体积更小，适配轴端距离更短、对安装空间要求较高的场景。JMIJ与JMIIJ系列均为带中间轴式，前者带沉孔、后者不带沉孔，均可实现长距离传动，适配大型汽轮机组与辅机的连接。

RL系列是适配汽轮机的常用系列，其中RLC型为高速专用型号，采用双节低风阻设计，半联内侧设有平衡槽，适配汽轮机组及高速风机系统，能满足高速运转下的稳定性要求。RLF型为法兰式设计，适用于主从动轴轴径相差悬殊的场合，可有效保护小轴，膜片组更换无需调整轴向位置。RLHD系列为高速升级型号，转速适配范围更高，采用挠性组件整体装配，适配高转速、大功率汽轮机组的传动需求。此外，RLAT型为超长轴距专用型号，通过优化中间轴结构，适配汽轮机与远距离辅机的传动，兼顾扭矩传递效率与偏差补偿性能。

不同种类与型号的汽轮机膜片式联轴器，核心均依靠金属膜片的弹性变形实现动力传递与偏差补偿，兼具免维护、使用寿命长、适配高温工况的特点。实际选用时，需结合汽轮机组的转速、扭矩、轴间距及偏差情况，匹配对应的结构类型与型号，才能保障传动效率与设备运行稳定性，为汽轮机的安全稳定运转提供支撑。
